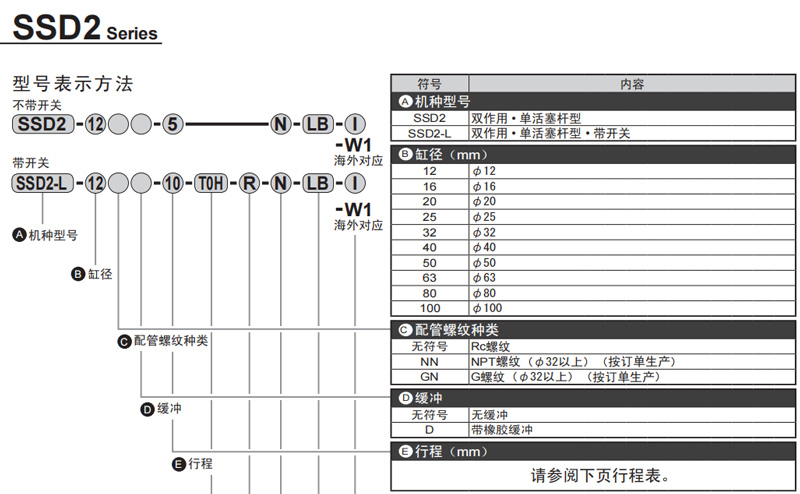

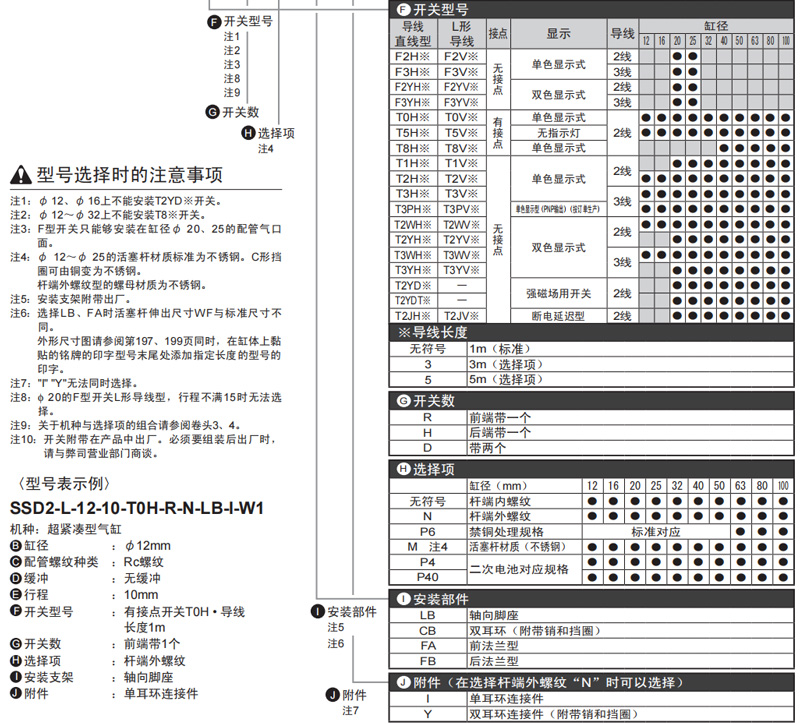

產品信息規格介紹命名規則產品圖紙相關產品資料下載

●:標準〇:可以制作△:需要商談:×無法制作
產品種類型號缸徑行程最小行程最大行程
51015202530354045507075100125150170200250300(mm)(mm)
雙作用·單活塞桿型
帶開關		SSD2
SSD2-L
SSD2大缸徑		φ12·φ16●●●●●●×××××××××××××130
φ20·φ25●●●●●●●●●●×××××××××50
φ32·φ40●●●●●●●●●●×●●××××××100
φ50·φ63·φ80·φ100×●●●●●●●●●×●●××××××
φ125·φ140·φ160·φ180·φ200×●×●×●×●×●×●●●●●●●●300
雙作用·單活塞桿高負荷型
帶開關		SSD2-K
SSD2-KL		φ12·φ16●●●●●●×××××××××××××130
φ20·φ25●●●●●●●●●●×××××××××50
φ32·φ40●●●●●●●●●●×●●××××××100
φ50·φ63·φ80·φ100×●●●●●●●●●×●●××××××
雙作用·單活塞桿型
長行程
帶開關		SSD2
SSD2-L		φ12·φ16××××××●●●●×●●××××××31100
φ20×××××××××××●●●●●●××51200
φ25×××××××××××●●●●●●●●101300
φ32·φ40·φ50·φ63·φ80·φ100×××××××××××××●●●●●●
單作用·伸出型
帶開關		SSD2-X
SSD2-XL		φ12·φ16·φ20·φ25·φ32·φ40●●×××××××××××××××××510
φ50×●×●×××××××××××××××20
單作用·縮回型
帶開關		SSD2-Y
SSD2-YL		012·016·020·025·+32·040●●×××××××××××××××××510
φ50×●×●×××××××××××××××20
雙作用·耐熱型SSD2-T1φ12·φ16●●●●●●×××××××××××××130
φ20·φ25●●●●●●●●●●×××××××××50
φ32·φ40●●●●●●●●●●×●●××××××100
φ50·φ63·φ80·φ100×●●●●●●●●●×●●××××××
雙作用·耐熱氣缸
帶開關		SSD2-T1Lφ16×●●●●●×××××××××××××130
φ20·φ25××●●●●●●●●×××××××××50
φ32·φ40××●●●●●●●●●×●××××××100
φ50·φ63××●●●●●●●●●×●××××××
雙作用·高負荷·
帶橡膠空氣緩沖

帶開關		SSD2-K-*C
SSD2-KL-*C		φ20·φ25●●●●●●●●●●×××××××××150
φ32·φ40●●●●●●●●●●×●●××××××100
φ50·φ63·φ80·φ100×●●●●●●●●●×●●××××××
雙作用·防墜落型
帶開關		SSD2-Q
SSD2-QL		φ20·φ25·φ32·+40·450·063×●●●●××××●×●●××××××10100
φ80·φ100××××●××××●×●●××××××25
雙作用·微速型
帶開關		SSD2-F
SSD2-LF
SSD2-KF
SSD2-KLF		φ12·φ16●●●●●●×××××××××××××130
φ20·φ25●●●●●●●●●●×××××××××50
φ32·φ40●●●●●●●●●●×●●××××××100
φ50·φ63·φ80·φ100×●●●●●●●●●×●●××××××
雙作用·低速型
帶開關		SSD2-0
SSD2-OL		φ12·φ16●●●●●●×××××××××××××130
φ20·φ25●●●●●●●●●●×××××××××50
φ32·φ40●●●●●●●●●●×××××××××100
φ50·φ63·φ80·φ100×●●●●●●●●●×××××××××
雙作用·高負荷·
低摩擦型
帶開關		SSD2-KU
SSD2-KUL		φ20·φ25●●●●●●●●●●×××××××××150
φ32·φ40●●●●●●●●●●×●●××××××100
φ50·φ63·φ80·φ100×●●●●●●●●●×●●××××××
產品種類型號缸徑行程最小行程最大行程
51052025303540455070750255的20025030(m)m)
雙作用·雙活塞桿型
帶開關		SSD2-D
SSD2-DL
SSD2-D大缸徑		φ12·φ16●●●●●●×××××××××××××5

10		30
φ20·φ25●●●●●●●●●●×××××××××50
φ32·φ40●●●●●●●●●●×●●××××××100
φ50·φ63·φ80·φ100×●●●●●●●●●×●●××××××
φ125·φ140*0160·0180·φ200×●×●×●×●×●●●●●●●●●10300
雙作用·背靠型
帶開關		SSD2-B
SSD2-BL		φ12·φ16●●●●●●×××××××××××××130
φ20·φ25●●●●●●●●●●×××××××××50
φ32·040●●●●●●●●●●×●●××××××100
φ50·φ63·φ80·φ100×●●●●●●●●●×●●××××××
雙作用·兩段型
帶開關		SSD2-W
SSD2-WL		φ12·φ16●●●●●●×××××××××××××130
φ20·φ25·φ32·φ40●●●●●●●●●●×××××××××50
φ50·φ63·φ80·φ100×●●●●●●●●●×××××××××
雙作用·防回轉型
帶開關		SSD2-M
SSD2-ML		φ12·φ16●●●●●●×××××××××××××130
φ20·φ25●●●●●●●●●●×××××××××50
φ32·φ40●●●●●●●●●●×●●××××××100
φ50·φ63×●●●●●●●●●×●●××××××
雙作用·強力刮板型
帶開關		SSD2-G
SSD2-GL		φ20·φ25●●●●●●●●●●×××××××××150
φ32·φ40●●●●●●●●●●×●●××××××100
φ50·φ63·φ80·φ100×●●●●●●●●●×●●××××××
雙作用·耐切削油型
帶開關		SSD2-G2、G3
SSD2-G2L、G3L		φ16●●●●●●×××××××××××××130
φ20·φ25●●●●●●●●●●×××××××××50
φ32·φ40●●●●●●●●●●×●●××××××100
φ50·φ63·φ80·φ100×●●●●●●●●●×●●××××××
雙作用·防焊渣附著型
帶開關		SS02-G1、G4
SSD2-G1L、G4L		φ25●●●●●●●●●●×××××××××150
φ32·φ40●●●●●●●●●●×●●××××××100
φ50·φ63·φ80·φ100×●●●●●●●●●×●●××××××
雙作用·耐環境刮板型
帶開關		SSD2-G5
SSD2-G5L		φ20·φ25●●●●●●●●●●×××××××××150
φ32·φ40●●●●●●●●●●×●●××××××100
φ50·φ63·φ80·φ100×●●●●●●●●●×●●××××××
雙作用·高負荷·
耐環境刮板型
帶開關		SSD2-KG5
SSD2-KG5L		φ20·φ25●●●●●●●●●●×××××××××150
φ32·φ40●●●●●●●●●●×●●××××××100
φ50·φ63·φ80·φ100×●●●●●●●●●×●●××××××
雙作用·行程可調型SSD2-P
(伸出可調)
SSD2-R
(縮回可調)		φ12·φ16●●●●●●×××××××××××××530
φ20·φ25●●●●●●●●●●×××××××××50
φ32·φ40●●●●●●●●●●×●●××××××100
φ50·φ63·φ80·φ100×●●●●●●●●●×●●××××××10100
雙作用·凈化室規格
帶開關		SSD2-P7、P5
SSD2-L-P7、P5		φ12·φ16●●●●●●×××××××××××××130
φ20·φ25●●●●●●●●●●×××××××××50
φ32·φ40●●●●●●●●●●×●●××××××100
φ50·φ63·φ80·φ100×●●●●●●●●●×●●××××××
φ125·φ140·φ160×●×●×●×●×●×●●●●●●●●300

規格
項 目SSD2
SSD2-L(帶開關)
缸徑 mmφ12φ16φ20φ25φ32φ40φ50φ63φ80φ100
動作方式雙作用型
使用流體壓縮空氣
最高使用壓力 MPa1.0
最低使用壓力 MPa0.10.05
保證耐壓力 MPa1.6
環境溫度 ℃-10～60(但是，不得凍結)
配管口徑M5Rc1/8注1Rc1/4Rc3/8
行程允許誤差
mm		帶橡膠緩沖2
無緩沖1
使用活塞速度 mm/s50～50050～300
緩沖可選擇有 ·無橡膠緩沖
給油不要(供油時，請使用透平油1種ISOVG32)
允許吸收
能量 J		帶橡膠緩沖0.030.050.100.160.160.440.750.782.513.92
無緩沖0.0040.010.0160.0210.0250.0920.10.120.270.56
注1:不帶開關φ32的行程為5的氣缸，配管口徑為M5。
行程
缸徑標準行程最大行程最小行程
φ125 ·10 ·15 ·20
25 ·30		301
φ16
φ205 ·10 ·15 ·20 ·25
30 ·35 ·40 ·45 ·50		50
φ25
φ325 ·10 ·15 ·20 ·25 ·30 ·35 ·40 ·45 ·50 ·75 ·100100
φ40
φ5010 ·15 ·20 ·25
30 ·35 ·40 ·45 ·50
75 ·100
φ63
φ80
φ100
注1:帶開關時，請參閱下頁帶開關最小行程表。
