CKD三聯件F.R.L單元C1000·C3000·C4000·C8000-WSeries

2023/06/03 CKD氣動元件產品中心調質、調壓元件 1790 0

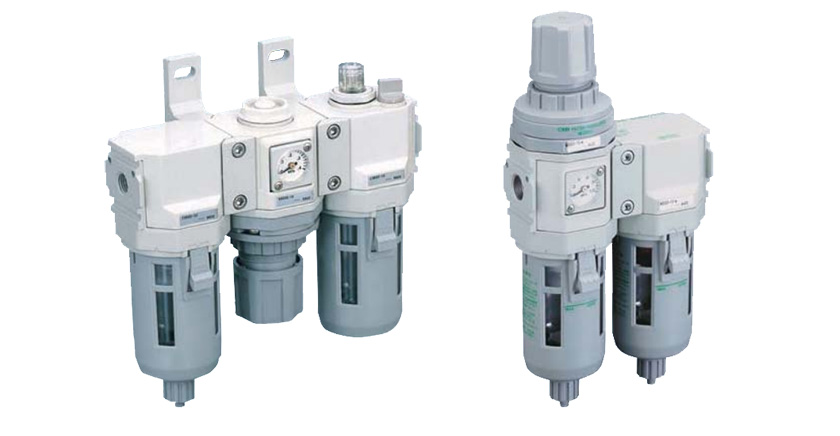

F.R.L組合

標準白色系列C1000·C3000·C4000·C8000-WSeries

過濾器、減壓閥、油霧器三者一體化的省空間型組合

接管口徑: 1/8~1

配管螺紋種類：Rc螺紋、NPT螺紋、G螺紋

微信客服

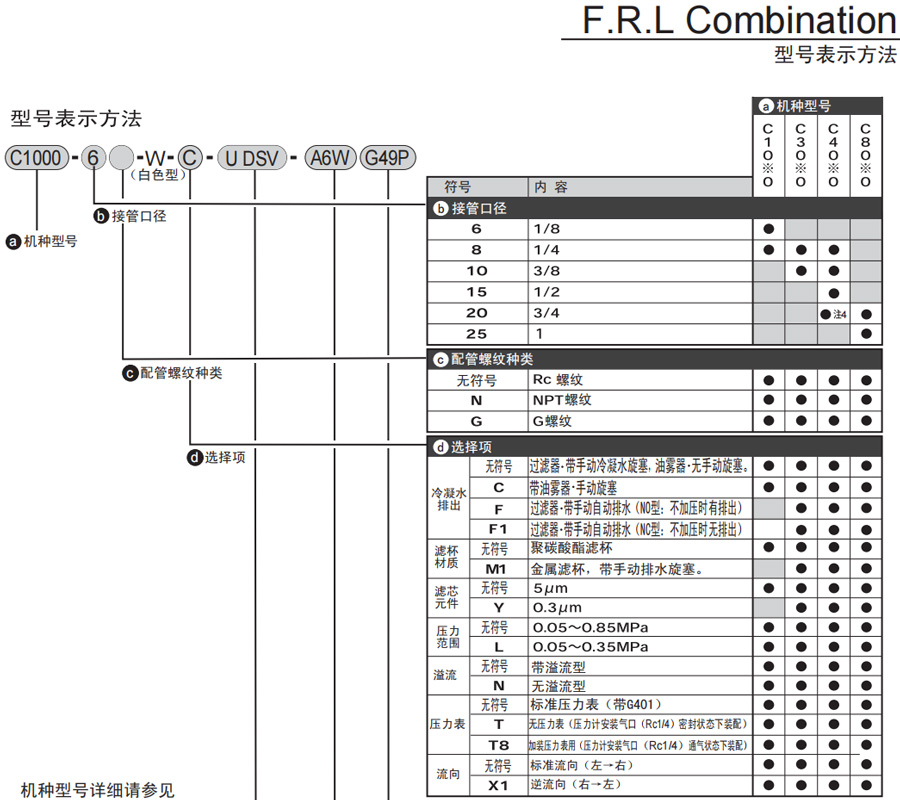

產品信息規格介紹命名方式尺寸圖紙相關產品

空氣過濾器：F1000-W，F3000-W，F4000-W，F8000-W 系列

用于除去雜質5um濾芯和用于除去焦油的濾芯0.3um的濾芯系列化。(F1000系列除外)

精密過濾器：M1000-W，M3000-W，M4000-W，M8000-W 系列

適合計測、計量等厭油回路。

減壓閥：R1000-W，R3000-W，R4000-W，R8000-W 系列

埋入型壓力表結構緊湊。

可逆流減壓閥：R1100-W，R3100-W，R4100-W，R8100-W 系列

內置逆流功能，將二次側壓力導入一次側

油霧器：L1000-W，L3000-W，L4000-W，L8000-W 系列

供給細微油霧。

過濾減壓閥：W1000-W，W3000-W，W4000-W，W8000-W 系列

過濾器及減壓閥的集成產品

用于除去雜質 5um 和用于除去焦油 0.3um 的濾芯系列化。

可逆流過濾減壓閥：W1100-W，W3100-W，W4100-W，W8100-W 系列

內置倒流機能，用于除去雜質 5um 和用于除去焦油的 0.3 um 濾芯系列化

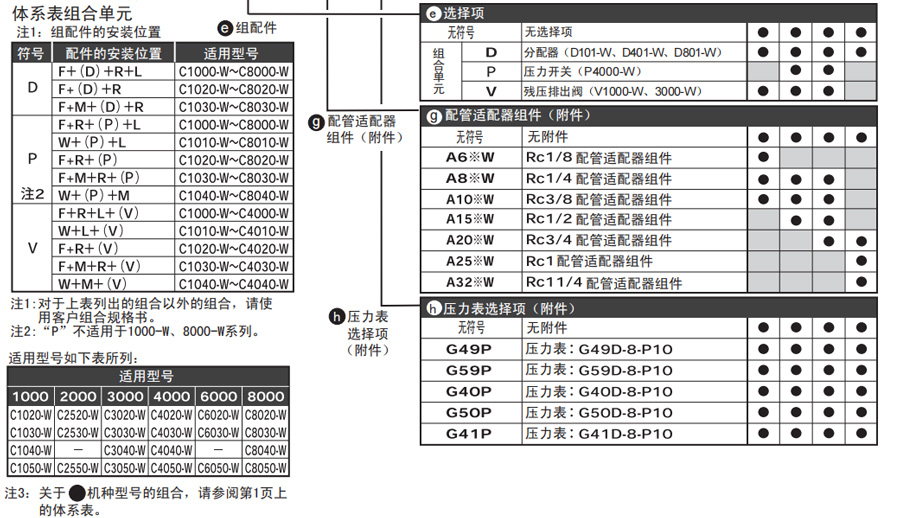

F.R.L模組	標準系列(SELEX F.R.L)	標準白色系列	C1000-W ? C2000-W ? C2500-W? C3000-W ? C4000-W ? C8000-W
		W.L組合	C1010-W ? C2010-W ? C3010-W ? C4010-W ? C8010-W
		F.R組合	C1020-W ? C2020-W ? C2520-W C3020-W ? C4020-W ? C6020-W ? C8020-W
		F.M.R組合	C1030-W ? C2030-W ? C2530-W C3030-W ? C4030-W ? C6030-W ? C8030-W
		W.M組合	C1040-W ? C2040-W ? C3040-W ? C4040-W ? C8040-W
		R.M組合	C1050-W ? C2050-W ? C2550-W C3050-W ? C4050-W ? C6050-W ? C8050-W
		F.M組合	C1060-W ? C2060-W ? C3060-W ? C4060-W ? C6060-W ? C8060-W
		F.F.M組合	C3070-W ? C4070-W ? C6070-W ? C8070-W
	銅離子防止處理系列(SELEX F.R.L)	F.R.L組合	C1000-W-P6 ? C2500-W-P6? C3000-W-P6 C4000-W-P6 ? C6500-W-P6 ? C8000-W-P6

項目		C1000-W	C3000-W	C4000-W	C8000-W
構成裝置	空氣過濾器	F1000-W	F3000-W	F4000-W	F8000-W
	減壓閥	R1000-W	R3000-W	R4000-W	R8000-W
	油霧器	L1000-W	L3000-W	L4000-W	L8000-W
使用流體		壓縮空氣
最高使用壓力 MPa		1.0注3、4、5
保證耐壓力 MPa		1.5注5
使用溫度 ℃		5～60
過濾度 μm		5
設定壓力范圍MPa		0.05～0.85注3	0.05～0.85
最小滴油流量(注1)m3/min(ANR)		0.015	0.03	0.065	0.065
溢流		帶溢流機構
儲油量 cm3		20	85	170	170(MA×360)
冷凝水儲存容量cm3		12	45	80	80(注2)
使用油		透平油1種ISO VG32(不可使用錠子油)
接管口徑 Rc		1/8、1/4 (3/8適配器使用)	1/4、3/8 (1/2適配器使用)	1/4、3/8、1/2 (3/4適配器使用)	3/4、1 (11/4適配器使用)
產品重量 kg		0.40	1.15	1.79	4.5
標準裝備產品		壓力表、支撐件、濾杯保護套
注1:最小滴油流量為設定壓力0.5MPa 時每分鐘5滴的透平油滴下的流量。注2:僅手動冷凝水截止閥型最多可儲存170cm3。注3:帶自動排水器"F”和"FF"時，自動冷凝水排出的最低動作壓力為0.1MPa。使壓力上升至0.1MPa, 在初期產生冷凝水的同時，進行空氣沖洗。注4:帶自動排水器"F1""FF1"時，自動冷凝水排出的最低動作壓力為0.15MPa。注5:帶自動排水器"F1"時， C1000-W 系列產品的最低動作壓力為0.2MPa, 最高動作壓力為0.7MPa, 最大使用流量請參照帶F1000-W-F1 自動冷凝水排出的最大使用流量表(第24頁)。使用流量不得超過最大使用流量。注6:濾芯元件為"Y"時的最大流量請參照最大使用流量表(第24頁)。使用流量不得超過最大使用流量。

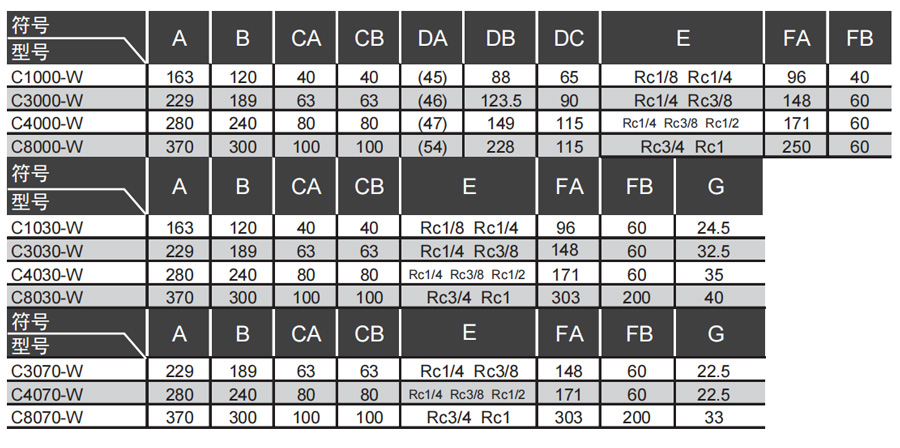

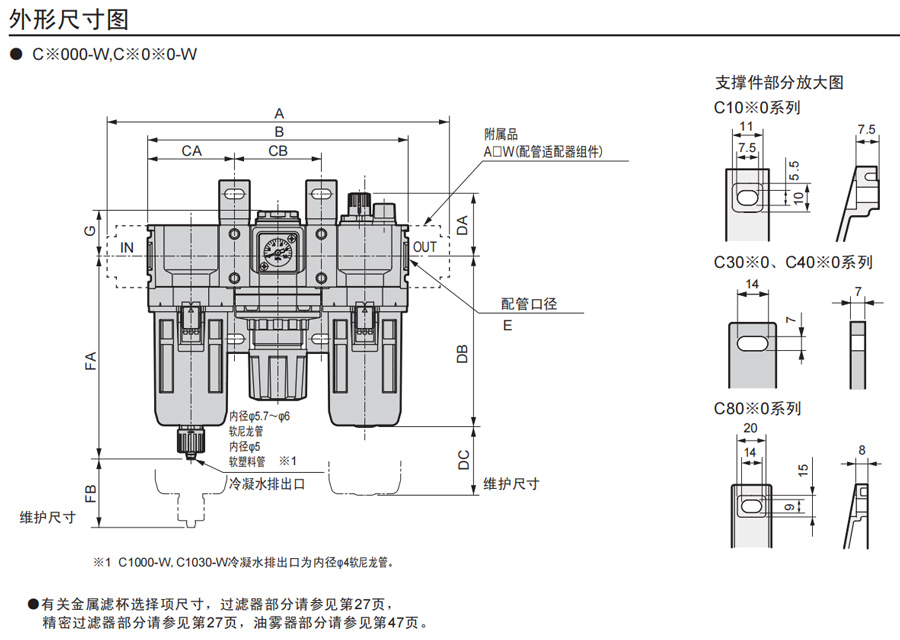

F.R.L Combination外形尺寸圖
