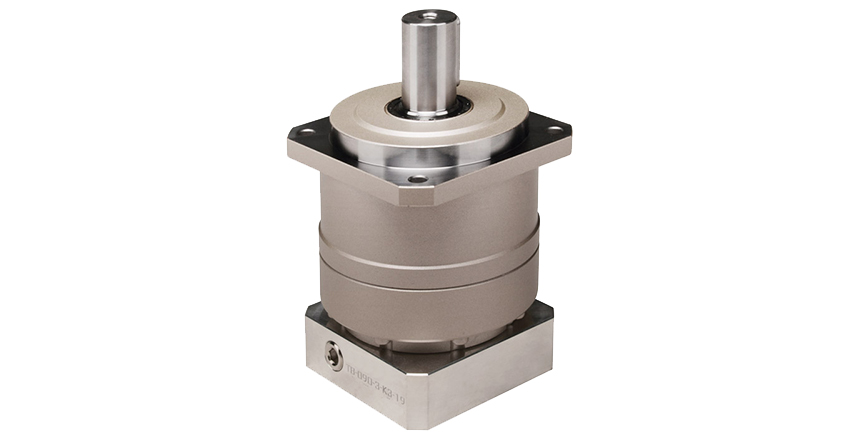

TETSUTA行星減速機TB系列

2023/10/02 產品中心行星減速機 1532 0

軸輸出，多軸系統中極高的動態性
背隙TB<3arcmin，TBR<5-8 arcmin定位更精準·采用斜齒輪設計，噪音更低
減速比3~100，選型更方便
傳動效率單級90%以上，雙級85%以上
無可比擬的性價比
可安裝在任意位置
終身潤滑，免維護

減速機性能一覽表
規格		級數	減速比	TB042	TB060	TB090	TB115	TB140	TB180	TB220
平均輸出扭矩※1	Nm	1	3	7	19	52	126	252	525	1050
			4	10	28	78	189	378	750	1575
			5	10	28	78	189	378	750	1575
			6	10	28	78	189	378	750	1575
			7	10	28	78	189	378	750	1575
			8	10	28	78	189	378	750	1575
			9	7	19	52	126	252	525	1050
			10	7	19	52	126	252	525	1050
		2	15	7	19	52	126	252	525	1050
			16	10	28	78	189	378	750	1575
			20	10	28	78	189	378	750	1575
			25	10	28	78	189	378	750	1575
			28	10	28	78	189	378	750	1575
			30	7	19	52	126	252	525	1050
			35	10	28	78	189	378	750	1575
			40	10	28	78	189	378	750	1575
			45	7	19	52	126	252	525	1050
			50	10	28	78	189	378	750	1575
			60	10	28	78	189	378	750	1575
			70	10	28	78	189	378	750	1575
			80	10	28	78	189	378	750	1575
			90	7	19	52	126	252	525	1050
			100	7	19	52	126	252	525	1050
最大輸出扭矩※2	Nm	1，2	3~100	2			倍平均輸出扭矩
緊急停止扭矩※3	Nm	1，2	3~100	3			倍平均輸出扭矩
額定輸入轉速※4	rpm	1，2	3~100	4000	3000	3000	3000	2000	1500	1000
最大輸入轉速※5	rpm	1，2	3~100	8000	6000	6000	6000	4000	3000	2000
超精密背隙	arcmin	1	3~10		≤1	≤1	≤1	≤1
標準背隙	arcmin	1，2	3~100	≤3	≤3	≤3	≤3	≤3	≤3	≤3
普通背隙	arcmin	1，2	3~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5
容許徑向負荷※6	N	1，2	3~100	360	640	1200	2000	4700	8400	8700
容許軸向負荷※7	N	1，2	3~100	450	530	1600	2500	4100	7300	11000
最大徑向負荷※8	N	1，2	3~100	710	1200	2400	4300	9100	15000	15000
最大軸向負荷※9	N	1，2	3~100	640	1100	2200	3900	8200	14000	14000
重量	kg	1	3~10	0.6	1.4	3.7	8.0	16.0	36.0	53.0
		2	15~100	0.7	1.6	4.2	8.9	17.0	37.0	54.0
噪音值	dB-A	2	3~100	≤55	≤60	≤65	≤68	≤70	≤75	≤75
減速機傳動慣量
規格		級數	減速比	TB042	TB060	TB090	TB115	TB140	TB180	TB220
轉動慣量	kgcm2	1	3	0.03	0.22	1.2	5.3	20	66	90
			4	0.03	0.17	0.95	4.1	15	50	62
			5	0.03	0.16	0.86	3.6	14	44	52
			6	0.03	0.15	0.82	3.3	13	41	47
			7	0.03	0.14	0.79	3.2	12	38	42
			8	0.03	0.14	0.77	3.1	12	37	40
			9	0.03	0.14	0.76	3.0	11	36	39
			10	0.03	0.14	0.75	3.0	11	36	38
		2	15	0.03	0.14	0.72	2.8	11	34	36
			16	0.03	0.14	0.74	2.9	11	35	37
			20	0.03	0.13	0.72	2.8	11	34	35
			25	0.03	0.13	0.71	2.8	11	34	35
			28	0.03	0.14	0.73	2.8	11	35	36
			30	0.03	0.13	0.70	2.7	10	33	34
			35	0.03	0.13	0.71	2.7	11	34	35
			40	0.03	0.13	0.70	2.7	10	33	33
			45	0.03	0.13	0.71	2.7	11	34	35
			50	0.03	0.13	0.69	2.7	10	33	33
			60	0.03	0.13	0.69	2.7	10	33	33
			70	0.03	0.13	0.69	2.7	10	33	33
			80	0.03	0.13	0.69	2.7	10	33	33
			90	0.03	0.13	0.69	2.7	10	33	33
			100	0.03	0.13	0.69	2.7	10	33	33
注：藍色標記的減速比為特殊減速比，目前沒有量產，如有需要，請聯系我司!
※1 輸入轉速為額定轉速時，使用壽命為20,000小時的值 ※2 啟動、停止時容許的最大值※3 發生撞擊時容許的最大值(頻率為1000次) ※4 運轉過程中，額定輸入轉速的容許最大值 ※5 在非連續運轉條件下容許的最高輸入轉速 ※6 輸入轉速為額定轉速時，使用壽命為20,000小時的值 (作用于軸中央，軸向負荷為0時) ※7 輸入轉速為額定轉速時，使用壽命為20,000小時的值(作用于軸芯，軸向負荷為0時) ※8 徑向負荷的容許最大值 ※9 軸向負荷的容許最大值
注：連續運轉使用壽命低于10,000小時
