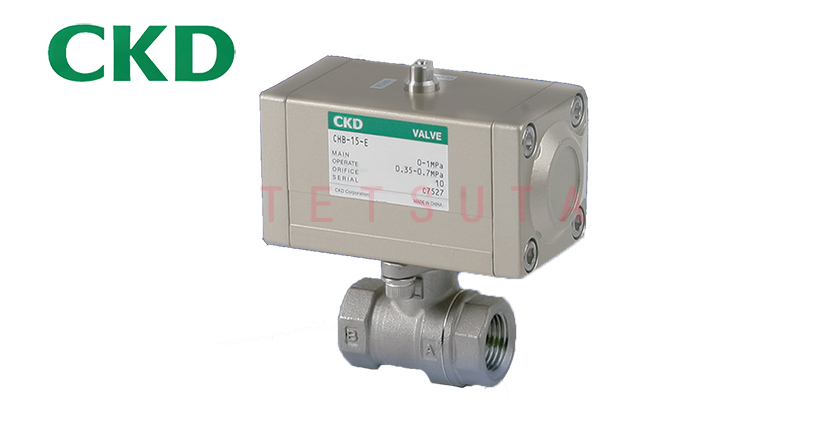

CKD不銹鋼流體閥 氣控式球閥2通閥（緊湊型旋轉閥）CHB·CHBF Series 2024/03/30 CKD氣動元件 產品中心 流體元件 1290 0【大流量】 低壓損的球閥，可進行大流量控制。【可靠性】 利用氣動實現強力開閉，耐異物性強，可實現穩定動作。【易用性】 2通閥可雙向加壓。【產品種類豐富】 備有3/8～2多種配管口徑。還備有彈簧復位型、帶電磁閥型，可適用于多種用途。不銹鋼：追加全通徑產品系列氣控式球閥2通閥（小型旋轉閥）CHB·CHBF Series 配管口徑：Rc3/8～Rc2微信客服
產品規格相關產品通用規格項目雙作用型CHB(標準通孔型) CHBF(全通孔型)動作方式氣控型：雙作用型使用流體水·熱水·空氣·油(500mm2/s以下)使用壓力 MPa0～1.0耐壓力(水壓) MPa2.0流體溫度 ℃0～80(不得凍結)環境溫度 ℃-10～60(不得凍結)使用環境室內·室外閥座泄漏 cm3/min0(但是，水壓為1MPa時)安裝方式自 由頻率 次/min1以下旋轉氣缸先導流體壓縮空氣給油無需(給潤滑油時，請使用ISOVG32透平油)耐壓力(水壓)MPa1.5使用壓力 MPa0.35～0.7流體溫度 ℃5～60配管口徑Rc1/8各機種規格項 目 機種型號配管口徑節流孔徑 (mm)Cv值重量(kg) 雙作用型標準通孔型CHB-10Rc3/810101.0CHB-15Rc1/21061.0CHB-20Rc3/415161.2CHB-25Rc120291.3CHB-32Rc1/25502.2CHB-40Rc11/?32982.6CHB-50Rc2401253.4全通孔型CHBF-15Rc1/215231.2CHBF-20Rc3/420511.3CHBF-25Rc125662.2CHBF-32Rc1/4321142.6CHBF-40Rc11/?401763.4注1: CHB-10 為全通孔型。 CKD不銹鋼流體閥不銹鋼系列? 備有全通徑球閥 壓力損失微乎其微? ? ?高耐腐蝕性 用途示例 商用洗衣機? ?清洗劑的控制 纖維材料處理裝置? ?溶劑的控制 線切割機床? ?冷卻水的供...查看所有 上一篇: CKD不銹鋼流體閥 下一篇: CKD小型流量控制器 普通氣體機型FCM-0001AI-H8RANR1BK
